Metro số 9 Hà Nội kết nối với những tuyến nào? Ba ga đường sắt quốc gia và bảy điểm cắt tim tuyến

Trả lời ngay câu hỏi của tiêu đề. Hành lang tuyến metro số 9 dài 45,8 km chạm vào hệ đường sắt quốc gia đang khai thác tại ba vị trí: Ga Bắc Hồng trên hành lang hướng Lào Cai, Ga Cổ Loa trên hành lang hướng Thái Nguyên, và khu đầu mối Yên Viên nơi có hai nhãn ga là Ga Yên Viên và Ga Yên Viên Bắc. Ngoài ra Ga Đông Anh, một trong hai đầu mối lớn nhất của mạng đường sắt phía bắc, nằm cách tim tuyến chừng tám trăm mét tới một cây số. Về phía mạng đường sắt đô thị, khi đối chiếu hình học tim tuyến trong cùng bộ hồ sơ, tim tuyến M9 cắt tim tuyến của sáu tuyến khác tại bảy điểm. Còn với sân bay Nội Bài, quan hệ là gián tiếp: tuyến cắt trục Võ Nguyên Giáp tại Vân Trì rồi để hành khách tự đi tiếp chừng mười cây số bằng đường bộ.

Có một điều phải nói rõ trước khi đi vào chi tiết, và bài viết sẽ nhắc lại nhiều lần vì nó dễ gây hiểu nhầm nhất. Mọi nhãn có chữ Ga xuất hiện trên ảnh vệ tinh trong bài đều là nhà ga của hệ đường sắt quốc gia đang hoạt động, đã tồn tại từ lâu, hoàn toàn độc lập với tuyến metro. Hồ sơ hướng tuyến dùng cho bài viết chỉ chứa tim tuyến, mã tuyến, hướng tuyến, màu và chiều dài; nó không có danh sách nhà ga metro, không phân định ngầm hay trên cao, không có depot. Vì vậy tất cả những gì bài viết bàn về khả năng trung chuyển đều là phân tích chuyên môn của người viết dựa trên vị trí hình học và hiện trạng, không phải phương án đã được phê duyệt.

Bức tranh kết nối của M9 nhìn từ trên xuống

M9 là một tuyến ngang. Nó chạy chéo qua toàn bộ vùng Bắc sông Hồng theo phương vị 125 độ, giữ khoảng cách năm tới tám cây số với bờ bắc sông Hồng trên phần lớn chiều dài, và vì đi ngang nên nó cắt gần như mọi thứ chạy theo hướng tâm. Đó là đặc điểm quyết định toàn bộ giá trị kết nối của tuyến. Một tuyến hướng tâm mang khách từ vùng ven vào lõi; một tuyến ngang mang khách từ nhánh này sang nhánh kia mà không cần đi vòng qua lõi. Loại tuyến thứ hai xuất hiện muộn trong lịch sử mọi mạng lưới, nhưng chính nó biến một tập hợp nan quạt rời rạc thành một hệ thống.

Loại kết nối	Số lượng trên M9	Vị trí
Điểm chạm hệ đường sắt quốc gia	3	Ga Bắc Hồng; Ga Cổ Loa; khu đầu mối Yên Viên
Ga đường sắt quốc gia lớn nằm gần tuyến	1	Ga Đông Anh, cách tim tuyến chừng 0,8 tới 1 km
Điểm cắt tim tuyến với tuyến metro khác	7 điểm, 6 tuyến	Thường Lệ; Hạ Lôi; Mỹ Nội; Việt Hùng; Dục Tú; Yên Viên

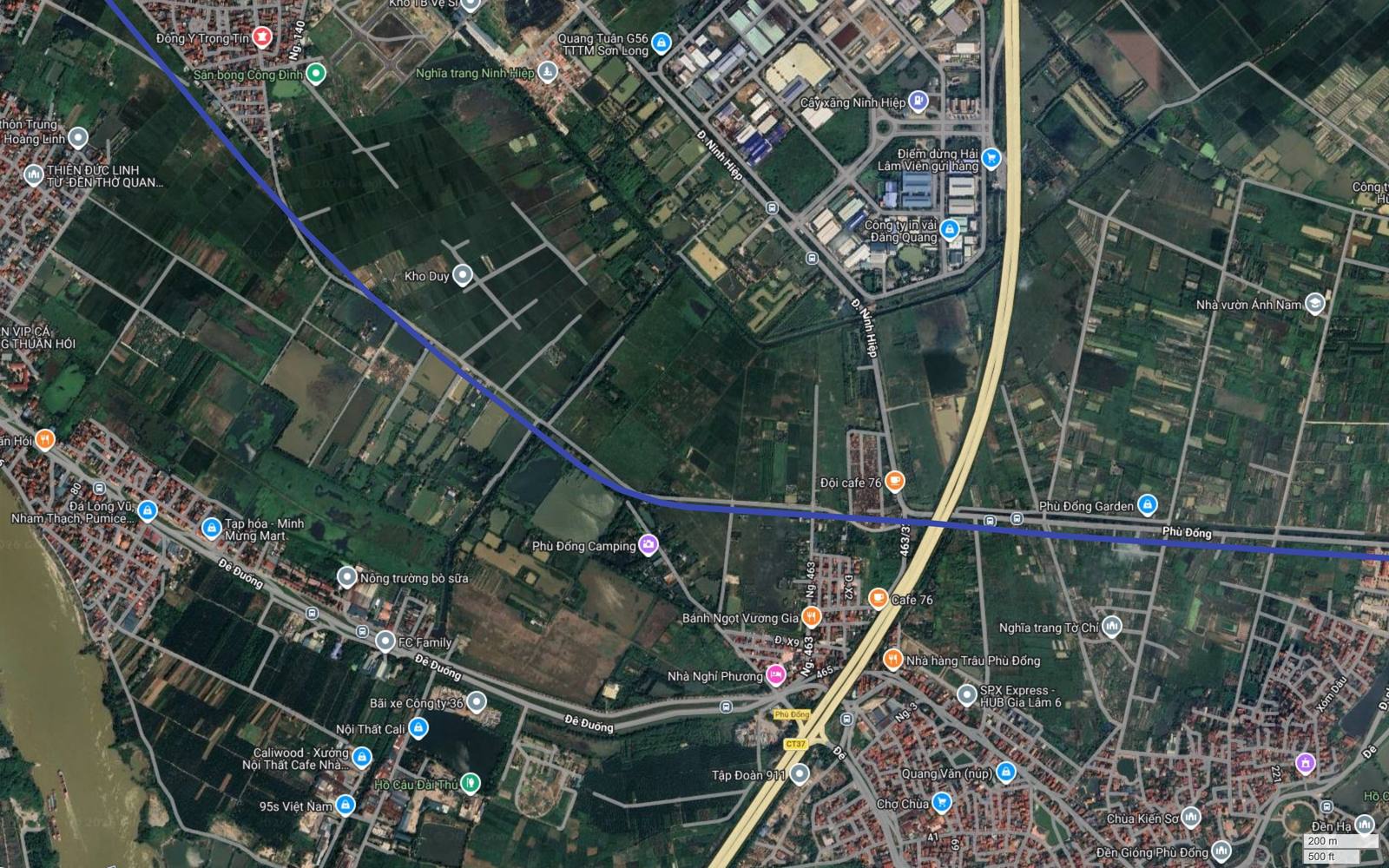

Lần giao Vành đai 3	2	Quang Minh – Bắc Hồng; nút Phù Đổng
Đoạn đi sát cao tốc Hà Nội – Thái Nguyên	1	Khu vực Ninh Hiệp – Phù Đổng
Trục hướng tâm bị cắt ngang	4	Trục đường Mê Linh và QL23; Võ Nguyên Giáp; QL3 Cao Lỗ; QL17
Kết nối trực tiếp tới sân bay	0	Cắt trục ra Nội Bài tại Vân Trì, cách sân bay chừng 10 km

Bảng trên gom lại đúng mười bốn hạng mục hạ tầng nặng mà hành lang phải xử lý, gồm bốn điểm vượt nước không liệt kê ở đây vì thuộc phạm vi bài khác, ba điểm chạm đường sắt quốc gia, hai lần giao Vành đai 3, một lần đi sát cao tốc Hà Nội – Thái Nguyên và bốn trục hướng tâm. Riêng ở góc độ kết nối mạng lưới, ba điểm chạm đường sắt quốc gia là chất liệu quan trọng nhất, nên phần lớn bài viết dành cho chúng.

Ba điểm chạm đường sắt quốc gia và vì sao chúng khác nhau

Ba lần một tuyến đường sắt đô thị gặp hệ đường sắt quốc gia trong cùng một hành lang là con số cao bất thường. Nhưng ba lần gặp ấy không tương đương nhau chút nào. Chúng khác nhau về quy mô ga, về vị trí tương đối của tim tuyến so với ga, về quỹ đất xung quanh và về loại hành khách có thể chuyển tiếp. Bảng dưới đây so sánh trực tiếp.

Tiêu chí	Ga Bắc Hồng	Ga Cổ Loa	Khu đầu mối Yên Viên
Thuộc hệ nào	Đường sắt quốc gia, hướng Lào Cai	Đường sắt quốc gia, hướng Thái Nguyên	Đường sắt quốc gia, đầu mối phía bắc
Vị trí tim tuyến M9	Đi ngang gần như trùng hành lang ray	Cắt ngang sát ga	Chạy men phía bắc bãi lập tàu
Quy mô đọc từ ảnh	Ga nhỏ, ít đường ray	Ga nhỏ, cạnh cụm công nghiệp	Bãi lập tàu hàng chục đường ray song song
Quỹ đất quanh ga	Còn rộng, chủ yếu là ruộng	Hạn chế, nhà ống bám đường	Rất hạn chế, đã kín công trình
Loại khách chuyển tiếp tiềm năng	Khách từ hướng Vĩnh Phúc, Phú Thọ	Khách từ hướng Thái Nguyên	Khách liên tỉnh phía bắc và hàng hoá
Độ phức tạp khi bố trí công trình mới	Thấp nhất trong ba điểm	Trung bình	Cao nhất trong ba điểm

Ga Bắc Hồng: cửa vào hành lang phía tây bắc

Cách tim tuyến tiếp cận hành lang ray

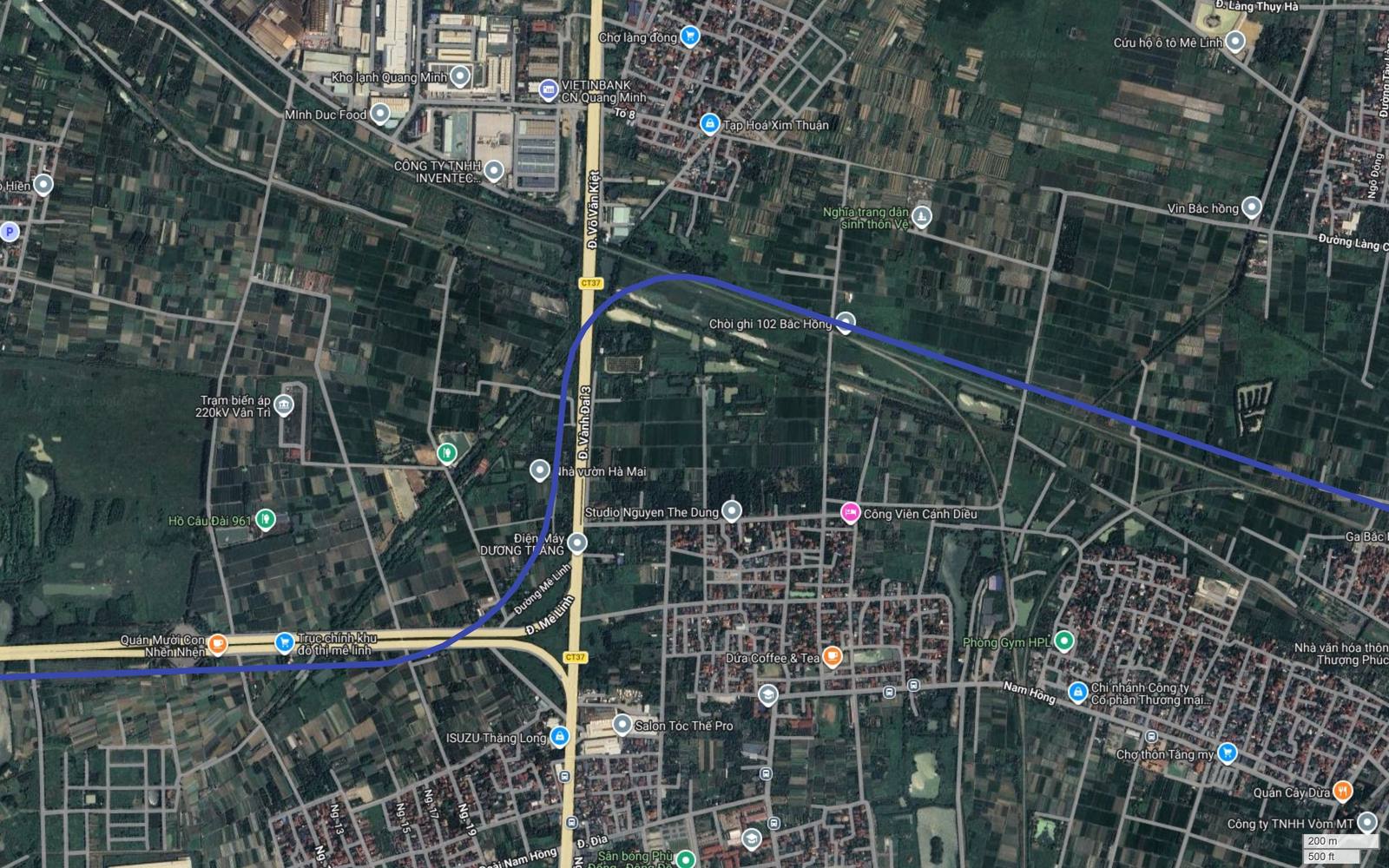

Trước khi tới ga, tim tuyến đã chạy song song với hành lang ray suốt gần hai cây số. Trên ảnh, dải ray hiện thành hai đường mảnh màu xám bạc, có nhãn Chòi ghi 102 Bắc Hồng, chạy giữa Khu công nghiệp Quang Minh ở phía bắc và cụm làng ở phía nam. Thế song hành này có ý nghĩa kỹ thuật đáng kể: khi hai tuyến đường sắt đi cùng phương trong một dải, khả năng dùng chung hành lang, dùng chung công trình vượt đường ngang và dùng chung sảnh ga tăng lên rõ rệt. Đó là tình huống thuận lợi hơn nhiều so với hai tuyến cắt nhau theo góc vuông ở một điểm. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.

Điểm chạm thứ nhất

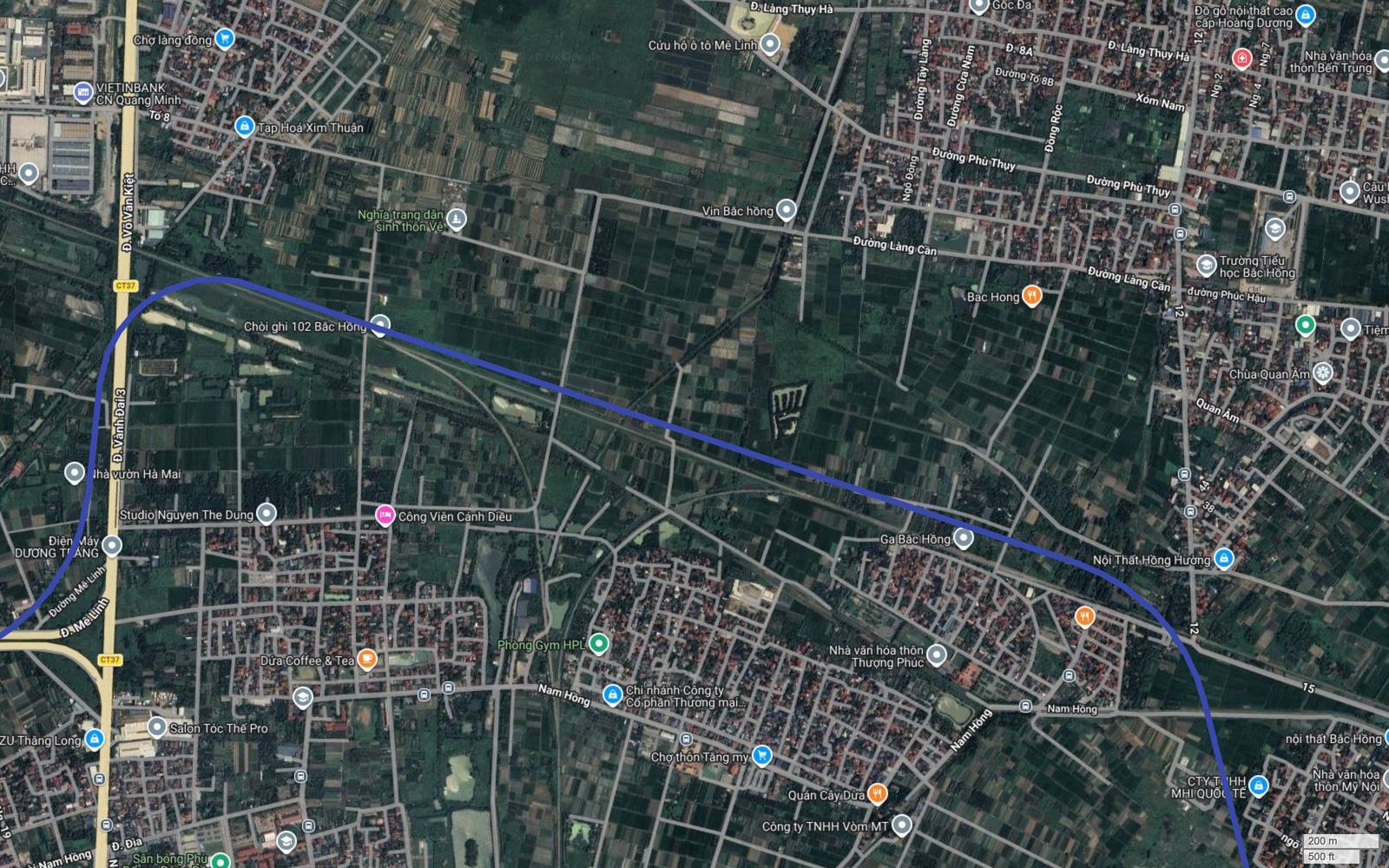

Ga Bắc Hồng là ga của hệ đường sắt quốc gia đang khai thác, phục vụ cả hành khách lẫn hàng hoá, không phải nhà ga của tuyến metro. Trên ảnh, nhãn ga nằm ở khoảng ba phần tư chiều ngang khung, và vạch chàm đi ngang ngay đó. Xung quanh là làng Bắc Hồng với Trường Tiểu học Bắc Hồng, Chùa Quan Âm, Nhà văn hoá thôn Bến Trung, Đường Phù Thụy, Đường Làng Căn, cùng một chuỗi cơ sở đồ gỗ nội thất. Điểm đáng giá nhất của vị trí này là quỹ đất: quanh ga vẫn còn nhiều mảng ruộng liền thửa, đủ rộng để bố trí quảng trường ga, bãi đỗ xe chuyển tiếp và điểm dừng xe buýt gom. Trong ba điểm chạm đường sắt quốc gia của tuyến, đây là nơi việc tổ chức một tổ hợp trung chuyển gặp ít trở ngại nhất về mặt bằng.

Nút hạ tầng ba lớp ngay bên cạnh

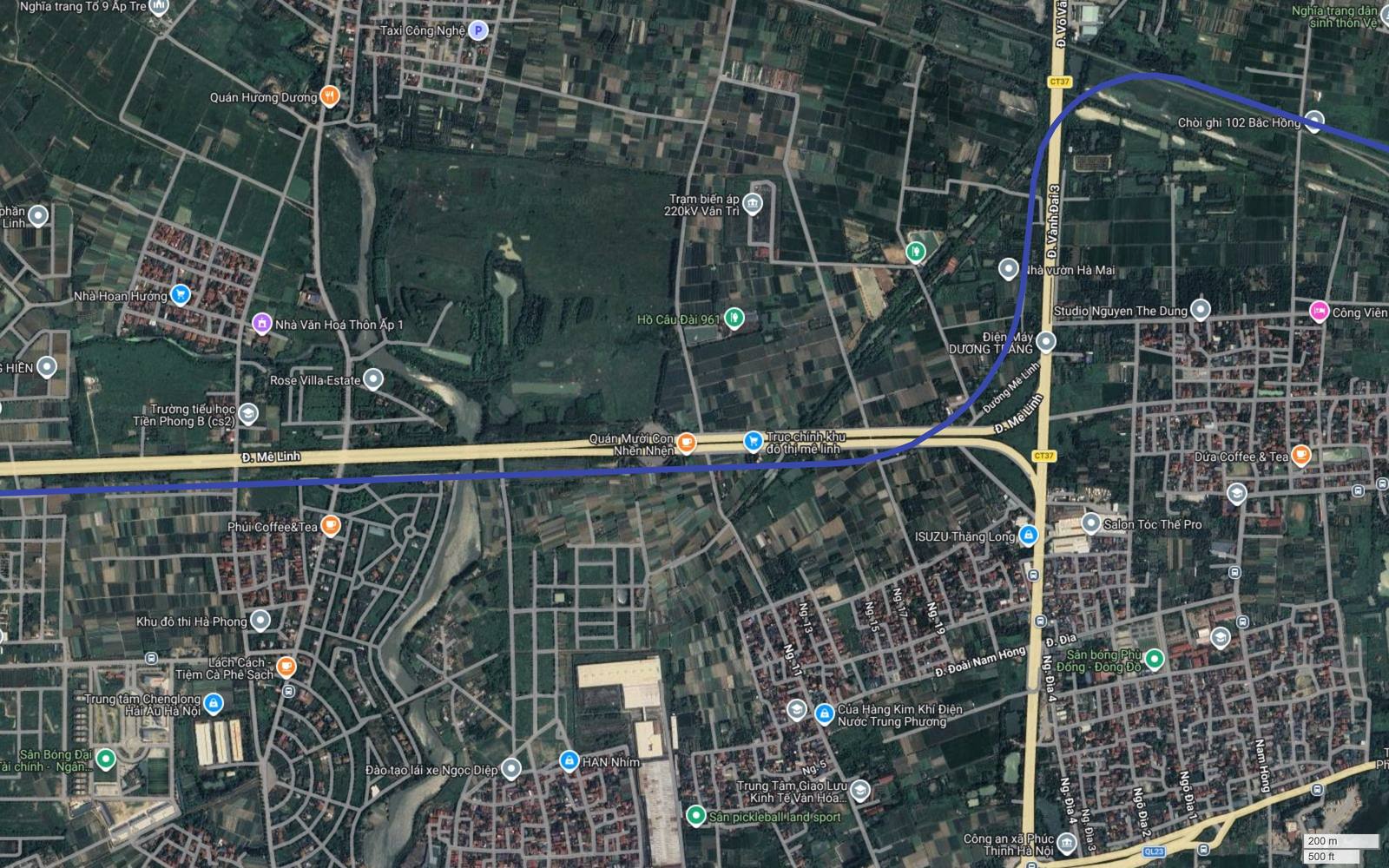

Giá trị mạng lưới của khu vực Bắc Hồng tăng lên đáng kể nhờ một yếu tố nằm ngay cạnh: nút giao với Vành đai 3. Trên ảnh, trục vàng chạy dọc khung mang hai nhãn chồng nhau là Đ. Võ Văn Kiệt và Đ. Vành Đai 3, kèm ký hiệu CT37. Tim tuyến metro uốn một cung bán kính rộng rồi cắt vuông góc trục này. Trong phạm vi chừng hai cây số vuông quanh đó gom được ba lớp hạ tầng: vành đai đường bộ, đường sắt quốc gia và hành lang metro. Đây là dạng vị trí mà quy hoạch đô thị hiện đại gọi là điểm hội tụ, nơi thường hình thành trung tâm dịch vụ cấp vùng nếu quỹ đất được giữ đúng mục đích.

Ga Cổ Loa và Ga Đông Anh: hai mặt của cùng một đầu mối

Đoạn giữa tuyến có một tình huống thú vị: hành lang đi qua vùng phụ cận của hai ga đường sắt quốc gia trong vòng chưa đầy sáu cây số, nhưng quan hệ với hai ga đó lại hoàn toàn khác nhau. Với Ga Đông Anh, tuyến đi cách chừng tám trăm mét tới một cây số và không cắt qua. Với Ga Cổ Loa, tuyến cắt ngang sát ga.

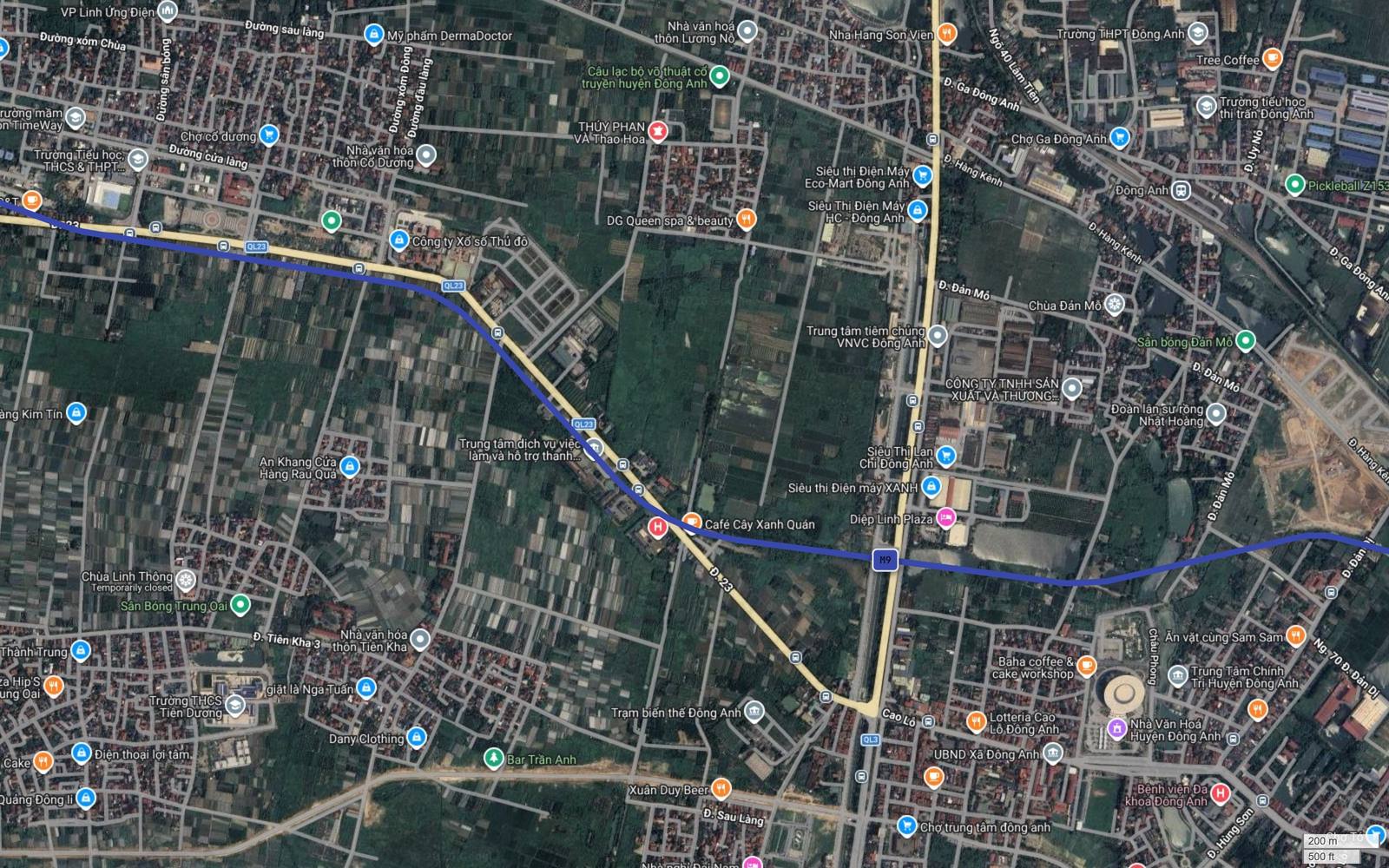

Ga Đông Anh nhìn từ lõi thị trấn

Ga Đông Anh là một trong hai đầu mối lớn của mạng đường sắt phía bắc mà hành lang M9 đi qua vùng phụ cận, và nó vẫn thuộc hệ đường sắt quốc gia chứ không phải hệ metro. Trên ảnh, nhãn ga nằm ở góc trên phải, kèm các nhãn phụ trợ Chợ Ga Đông Anh và Đ. Ga Đông Anh. Vạch chàm đi ở phần dưới khung, xuyên qua lõi thương mại thị trấn. Khoảng cách tám trăm mét tới một cây số giữa hai đối tượng là con số then chốt. Ở khoảng cách đó, việc đi bộ chuyển tuyến là bất khả thi với hành khách mang hành lý, nhưng lại quá ngắn để cần một tuyến xe buýt riêng. Đây chính là loại khoảng cách khó xử nhất trong thiết kế giao thông đô thị, và cách xử lý thường thấy ở nơi khác là kéo dài một nhánh đi bộ có mái che, hoặc chấp nhận chuyển tiếp bằng xe buýt gom hiện có.

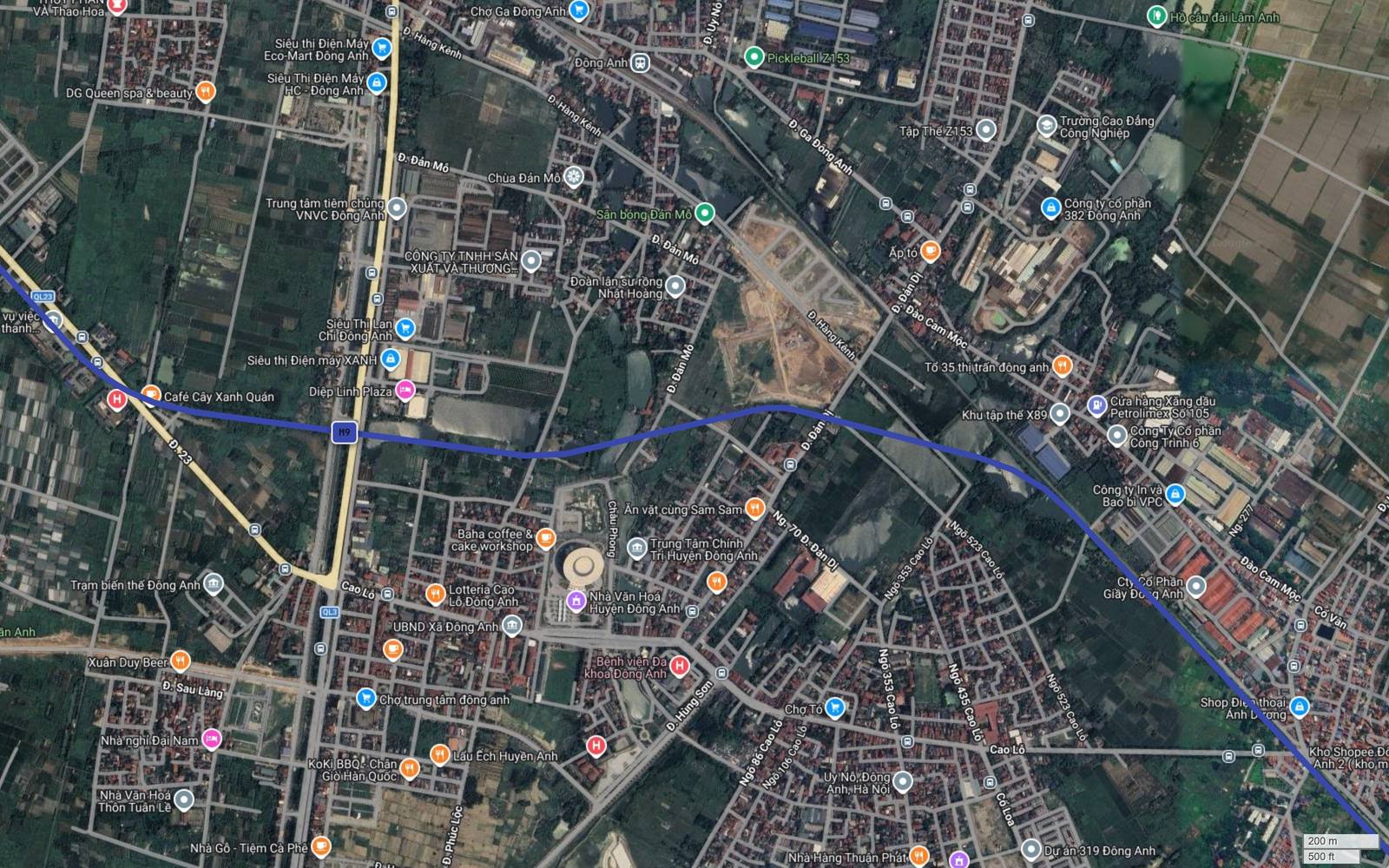

Vành đai xí nghiệp giữa hai ga

Đoạn nối giữa Ga Đông Anh và Ga Cổ Loa đi qua vành đai sản xuất với Trường Cao đẳng Công nghiệp, Công ty cổ phần 382 Đông Anh, Tập thể Z153, Khu tập thể X89, Công ty Cổ phần Công trình 6, Công ty In và Bao bì VPC, Công ty Cổ phần Giầy Đông Anh. Ở góc nhìn mạng lưới, dải này có ý nghĩa riêng: nó là khu vực duy nhất giữa hai đầu mối đường sắt còn quỹ đất liền thửa lớn. Nếu sau này cần bố trí công trình phụ trợ cho tuyến, chẳng hạn một điểm dừng kỹ thuật hay bãi đỗ tàu ban đêm, đây là dải đất có điều kiện thuận lợi nhất trong toàn bộ đoạn giữa. Nhấn mạnh lại: hồ sơ hiện tại không có vị trí depot, đây thuần tuý là nhận xét về hiện trạng quỹ đất.

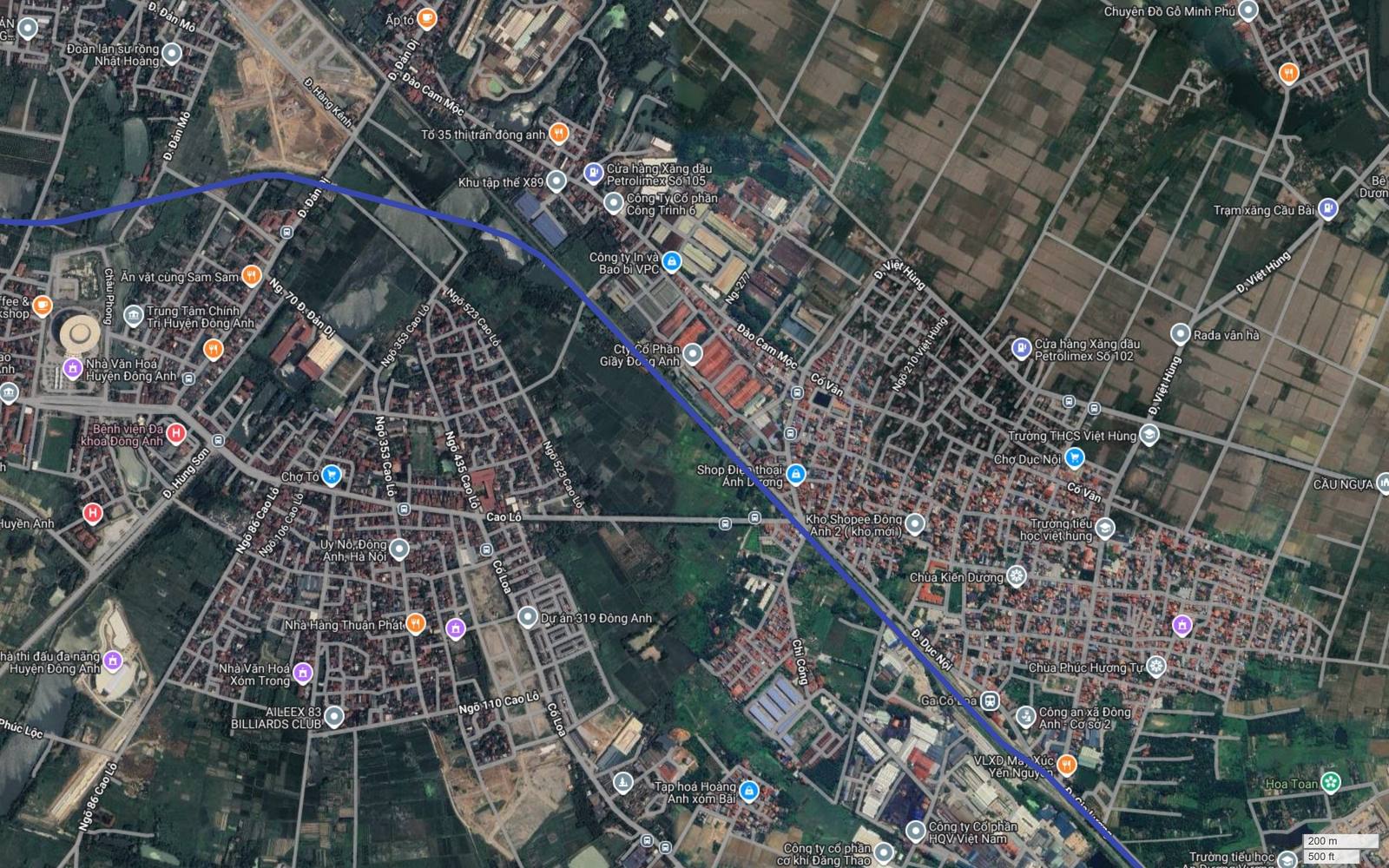

Đoạn tiếp cận Ga Cổ Loa qua phố Dục Nội

Đoạn tiếp cận Ga Cổ Loa cho thấy sự tương phản với đoạn tiếp cận Ga Bắc Hồng. Ở Bắc Hồng, tuyến đi giữa ruộng và tới ga trong điều kiện mặt bằng thoáng. Ở đây, tuyến đi giữa hai hàng nhà ống bám mặt đường Dục Nội, khoảng cách tới mép mái mỗi bên chỉ vài chục mét. Nhãn trong khung gồm Chợ Dục Nội, Trường THCS Việt Hùng, Trường Tiểu học Việt Hùng, Chùa Kiến Dương, Chùa Phúc Hương Tự, Kho Shopee Đông Anh 2, Cửa hàng Xăng dầu Petrolimex số 102. Phố Dục Nội là một trong ba khu vực có mật độ cao nhất trên toàn tuyến, cùng với lõi Đông Anh và dải Yên Viên – Ninh Hiệp. Điều đó có nghĩa là mọi phương án tổ chức kết nối tại Ga Cổ Loa đều phải làm việc trong điều kiện mặt bằng chật hẹp.

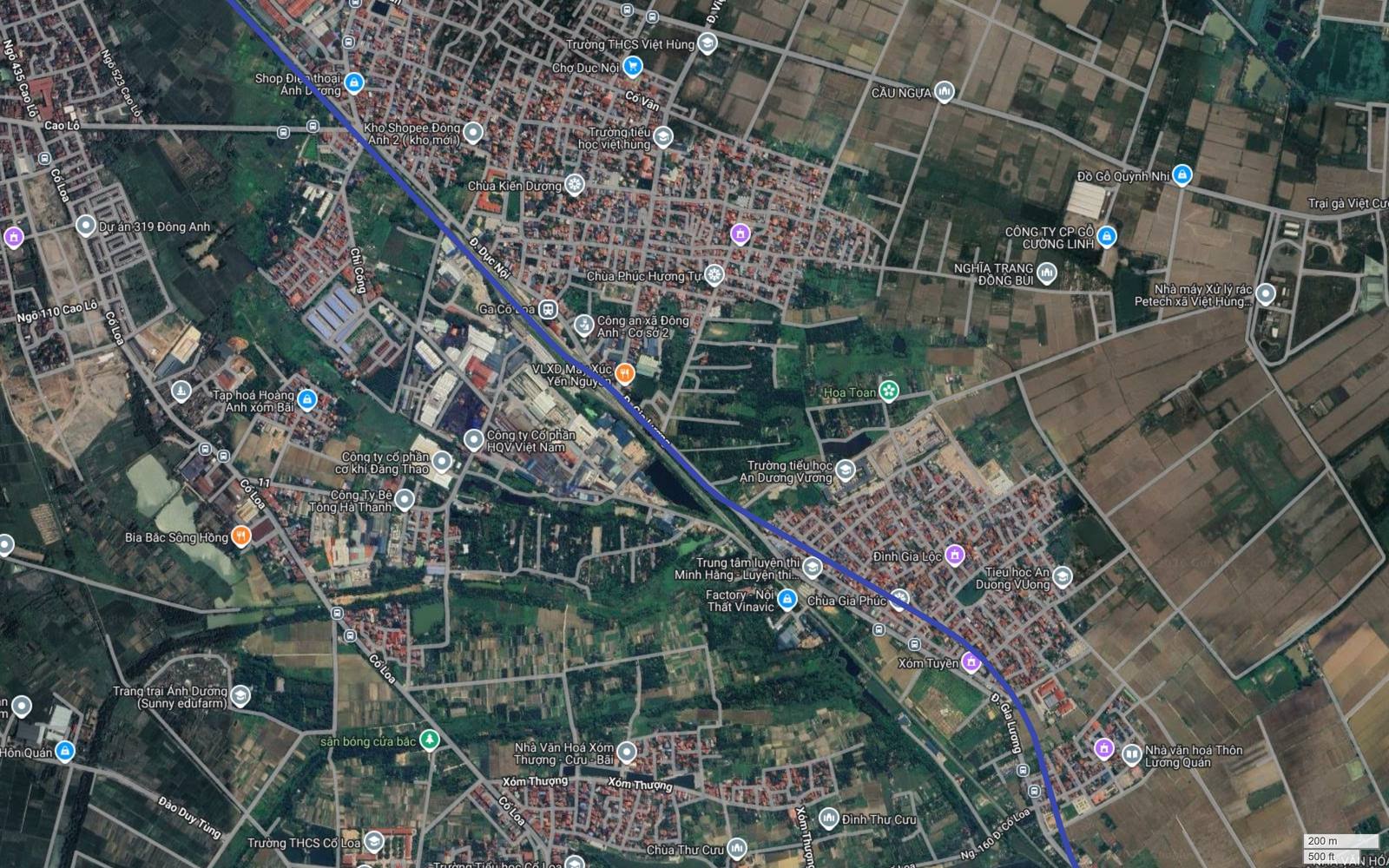

Điểm chạm thứ hai tại Ga Cổ Loa

Ga Cổ Loa thuộc hệ đường sắt quốc gia trên hành lang hướng Thái Nguyên, không phải nhà ga metro. Trên ảnh, nhãn ga nằm ở khoảng một phần ba trên của khung, cạnh nhãn Công an xã Đông Anh cơ sở 2, kèm dải ray màu xám bạc. Bên trái vạch chàm là cụm công nghiệp nhỏ gồm Công ty Cổ phần HQV Việt Nam, Công ty cổ phần cơ khí Đăng Thảo, Công ty Bê tông Hà Thanh, VLXD Máy Xúc Yên Nguyên. Bên phải là chuỗi làng với Trường tiểu học An Dương Vương, Đình Gia Lộc, Chùa Gia Phúc, Xóm Tuyên, Nhà văn hoá thôn Lương Quán. Giá trị trung chuyển tại đây thấp hơn hai điểm còn lại, do quy mô ga nhỏ và tần suất khai thác của hành lang hướng Thái Nguyên hạn chế hơn. Tuy vậy vị trí này có một lợi thế riêng: nó nằm giữa hai vùng đông dân là Việt Hùng và Dục Tú, nên nếu có nhà ga metro thì bán kính phục vụ vẫn tốt bất kể khả năng chuyển tuyến ra sao.

Ga Yên Viên và Ga Yên Viên Bắc: đầu mối lớn nhất mà tuyến chạm tới

Nếu phải chọn một điểm để nói rằng đây là nơi tuyến M9 có giá trị mạng lưới cao nhất, câu trả lời là khu vực Yên Viên. Lý do không nằm ở một yếu tố đơn lẻ mà ở sự chồng lớp: đầu mối đường sắt quốc gia, hai điểm cắt tim tuyến với hai tuyến metro khác trong cùng bộ hồ sơ, trục đường bộ chính của khu vực, và cách đó không xa là nút giao Vành đai 3 với cao tốc Hà Nội – Thái Nguyên.

Đoạn tiếp cận đầu mối

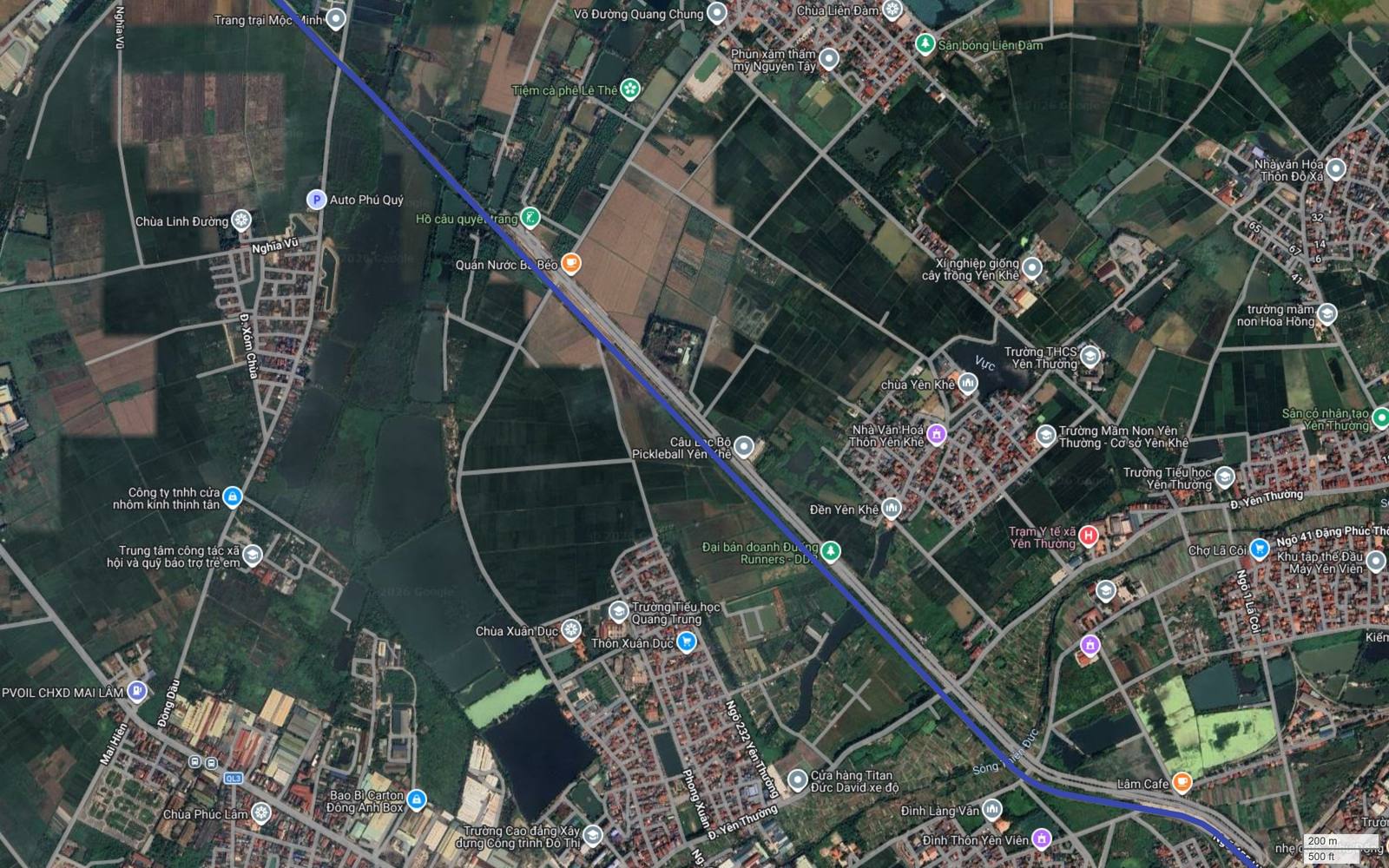

Cũng như ở đoạn tiếp cận Ga Bắc Hồng, tuyến metro và hành lang đường sắt quốc gia lại đi song sát nhau trước khi tới đầu mối. Trên ảnh, hai đường dán vào nhau tới mức nhìn như một đường có viền. Khu vực xung quanh gồm chùa Yên Khê, Đền Yên Khê, Nhà văn hoá thôn Yên Khê, Trường THCS Yên Thường, Trường Tiểu học Yên Thường, Trạm Y tế xã Yên Thường, Chợ Lã Côi, Khu tập thể Đầu máy Yên Viên, Trường Cao đẳng Xây dựng Công trình đô thị. Cái tên Khu tập thể Đầu máy Yên Viên nói lên nhiều điều: đây là cộng đồng dân cư gắn với ngành đường sắt qua nhiều thế hệ, quen sống cạnh đường ray, một yếu tố xã hội có ý nghĩa thực tế khi triển khai công trình mới.

Điểm chạm thứ ba và bãi lập tàu

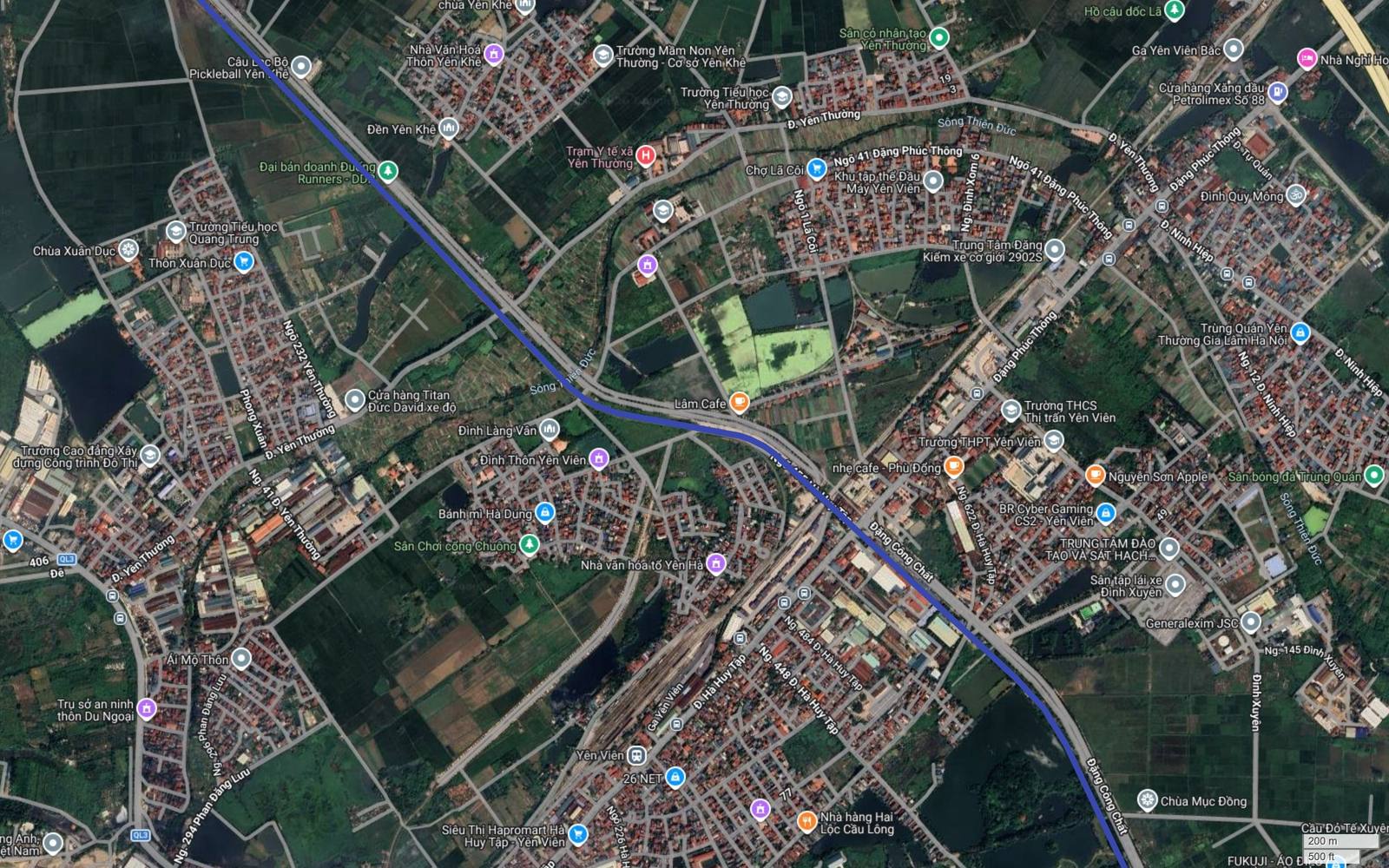

Khung này chứa hai nhãn ga trong cùng một khung hình: Ga Yên Viên Bắc ở góc trên phải và Yên Viên kèm biểu tượng tàu hoả ở phần dưới, cả hai đều thuộc hệ đường sắt quốc gia đang khai thác. Bãi lập tàu hiện rất rõ dưới dạng mảng vằn xám bạc rộng chừng hai trăm mét. Vạch chàm không đi vào bãi mà chạy men phía bắc theo trục Đặng Công Chất. Các nhãn khác gồm Trường THPT Yên Viên, Trường THCS thị trấn Yên Viên, Trung tâm Đăng kiểm xe cơ giới 2902S, Sân tập lái xe Đình Xuyên, Generalexim JSC, Siêu thị Hapromart Hà Huy Tập, Cửa hàng Xăng dầu Petrolimex số 88.

Phân tích giá trị trung chuyển tại đây cần tách làm hai vế. Vế thứ nhất là hành khách: Yên Viên là điểm mà nhiều hành trình đường sắt phía bắc đi qua, nên một điểm nối với metro sẽ cho phép khách liên tỉnh vào mạng lưới đô thị mà không phải đi vòng thêm. Vế thứ hai là hàng hoá: bãi lập tàu là cơ sở phục vụ vận tải hàng, và metro không chở hàng, nên hai hệ thống này không bổ trợ nhau ở vế đó. Điều cần tránh là gộp hai vế lại rồi kết luận rằng metro sẽ khai thác được toàn bộ quy mô của đầu mối. Thực tế chỉ phần hành khách mới liên quan.

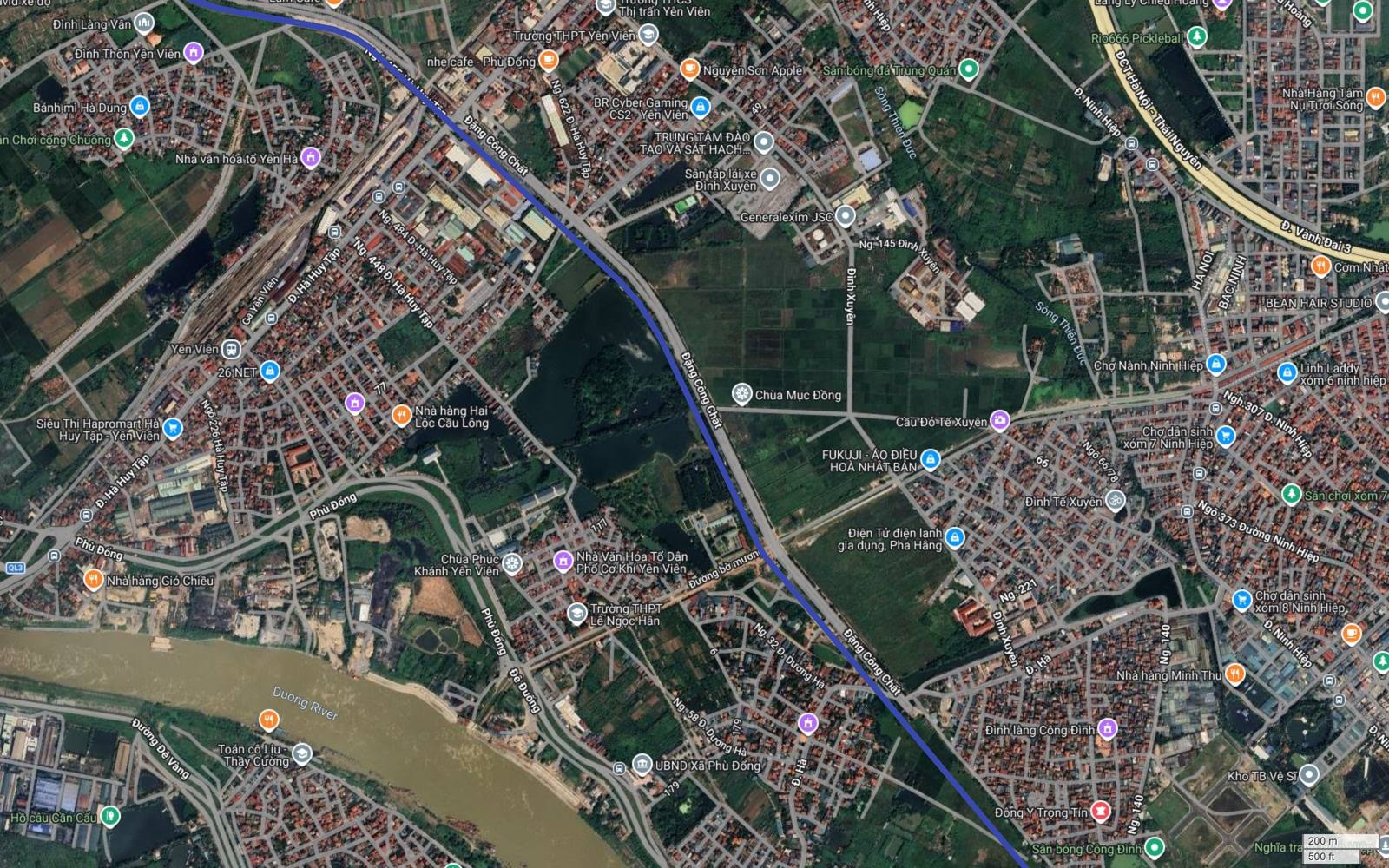

Hạ tầng đường bộ bao quanh đầu mối

Cách khu đầu mối chừng hai cây số về phía đông bắc là chỗ cao tốc Hà Nội – Thái Nguyên gặp Vành đai 3, đọc được rõ trên ảnh dưới dạng hai dải vàng lớn cùng chỉ dẫn Hà Nội – Bắc Ninh. Hành lang metro đi sát cụm này nhưng không cắt vào nó, giữ thế bám trục Đặng Công Chất ở phía tây. Cách bố trí đó có logic riêng: cao tốc là loại đường không cho tiếp cận trực tiếp, nên đi sát nó không mang lại giá trị kết nối, trong khi bám một trục đô thị có mặt cắt vừa phải lại giúp tuyến ăn được vào dòng người đi lại hằng ngày của Yên Viên, Đình Xuyên và Ninh Hiệp.

Điểm cắt tim tuyến với sáu tuyến metro khác

Phần này dựa trên một phép đối chiếu hình học, không phải trên ảnh. Bộ hồ sơ hướng tuyến chứa nhiều tuyến, và khi so tim tuyến M9 với tim tuyến các tuyến còn lại, có bảy vị trí hai đường cắt nhau. Kết quả như bảng dưới. Cần đọc bảng này với đúng mức độ tin cậy của nó: đây là giao cắt của hai đường vẽ trên bản đồ, không phải điểm trung chuyển đã được quy hoạch. Không tuyến nào trong bộ hồ sơ có nhà ga, nên không thể suy ra ga chuyển tàu từ điểm cắt.

Tuyến cắt qua	Vị trí gần đúng	Khoảng cách từ điểm đầu M9	Khung ảnh tương ứng
Tuyến 18, lần thứ nhất	Khu vực Thường Lệ, Mê Linh	Khoảng 6,3 km	Khung 05
Tuyến 14	Khu vực Hạ Lôi – Tiền Phong	Khoảng 10,4 km	Khung 07
Tuyến 6	Khu vực Mỹ Nội, Bắc Hồng	Khoảng 17,4 km	Khung 12
Tuyến 18, lần thứ hai	Khu vực Việt Hùng – Dục Nội	Khoảng 25,7 km	Khung 17

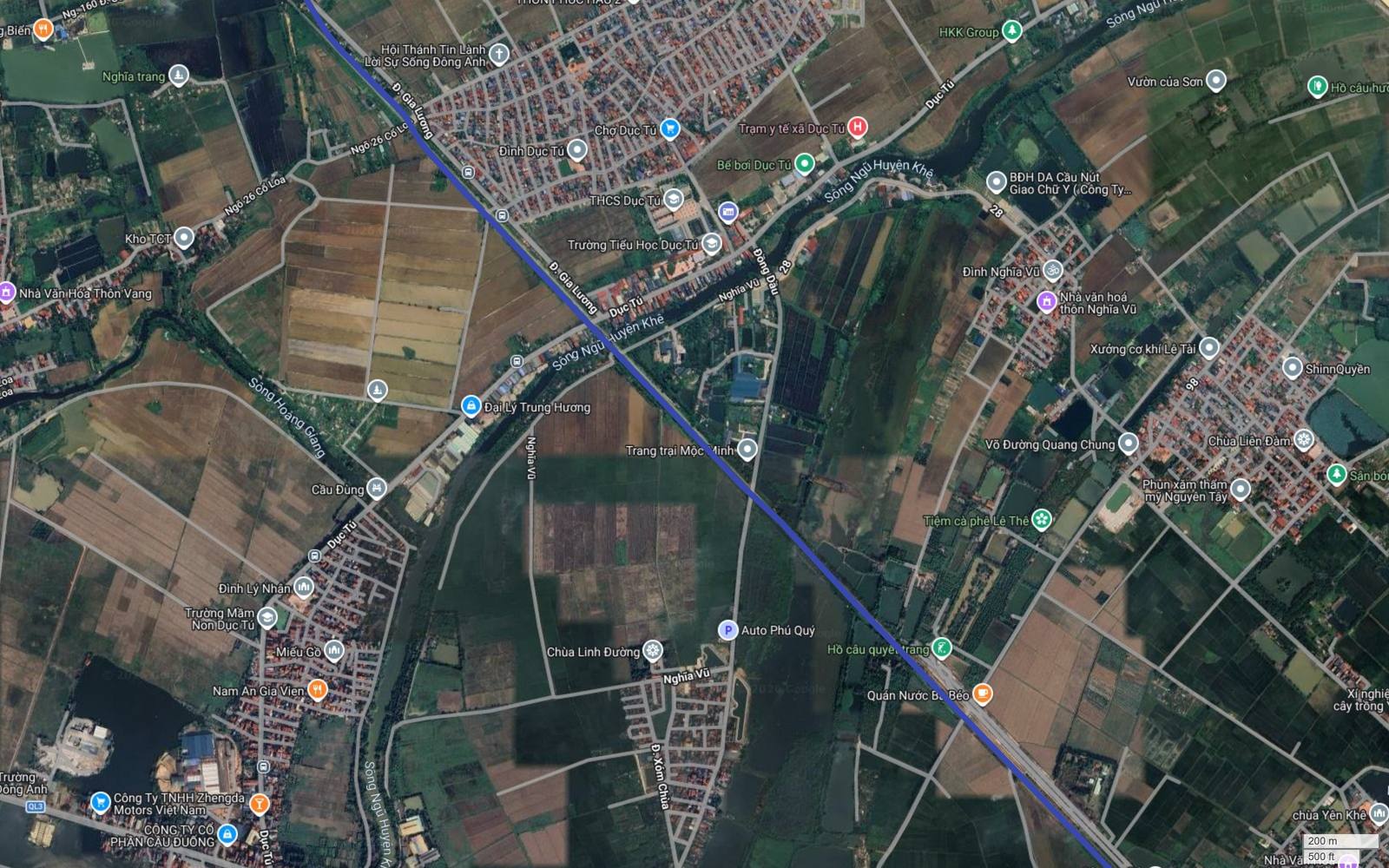

Tuyến 2	Khu vực Dục Tú, gần sông Ngũ Huyện Khê	Khoảng 30,0 km	Khung 20
Tuyến 1	Khu vực Yên Viên – Đình Xuyên	Khoảng 33,3 km	Khung 22
Tuyến 7	Khu vực Yên Viên – Đình Xuyên	Khoảng 33,3 km	Khung 22

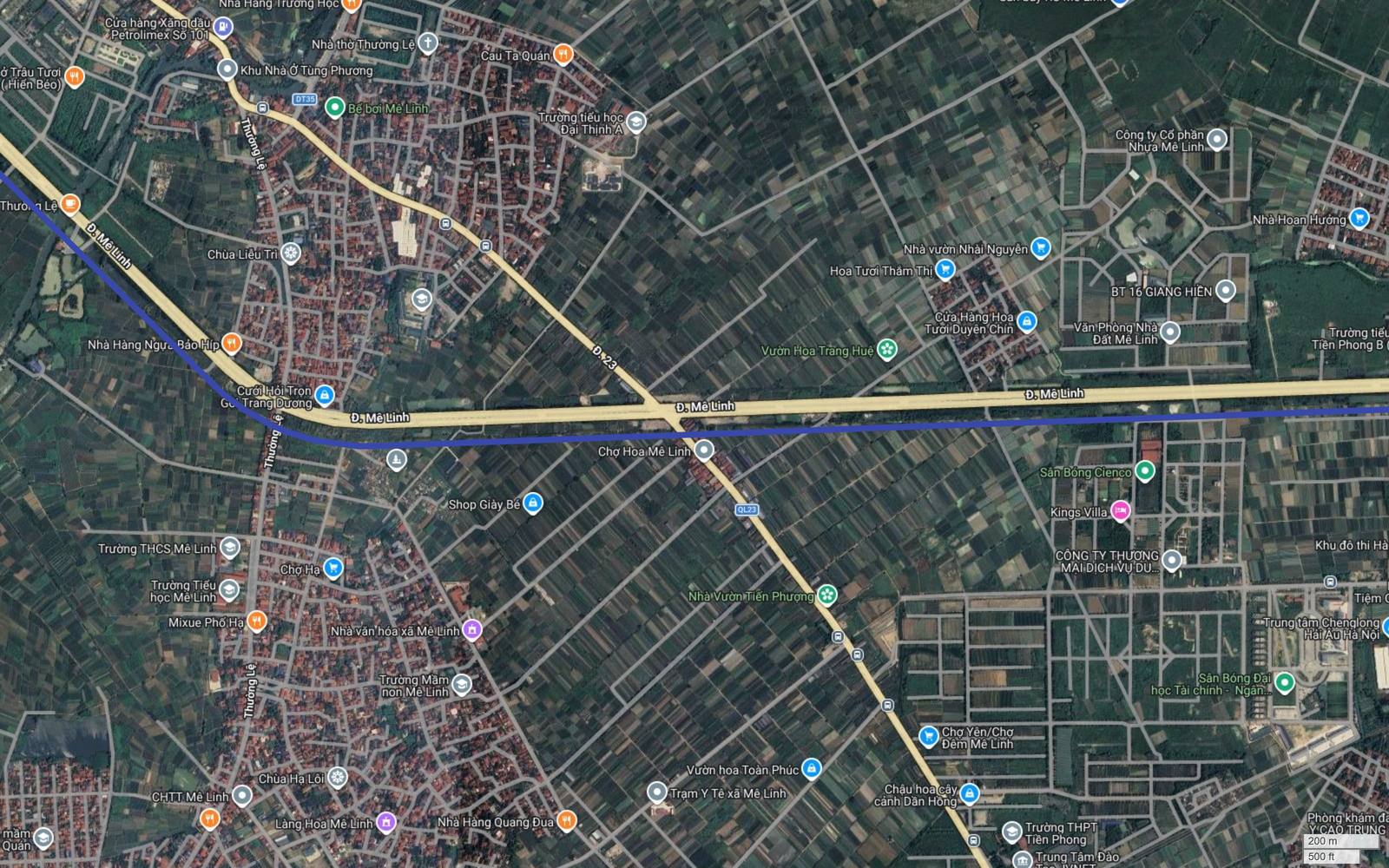

Điểm cắt ở Hạ Lôi

Trên chính khung ảnh này bạn sẽ không thấy tuyến 14, vì bộ ảnh chỉ hiển thị vạch chàm của M9. Điểm cắt nằm ở khoảng cây số thứ mười của hành lang, trong vùng ruộng hoa Hạ Lôi, gần Chợ Hoa Mê Linh và Trường THPT Tiền Phong. Đánh giá thực tế: đây là vị trí có quỹ đất rất thoáng, gần như toàn ruộng, nên nếu hai tuyến cùng được triển khai thì việc bố trí một tổ hợp ga chung ở đây gặp ít trở ngại về mặt bằng nhất trong bảy điểm cắt. Điều kiện đi kèm là dân cư quanh đó phải đủ để nuôi một ga chuyển tàu, và hiện tại thì chưa. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.

Điểm cắt ở Mỹ Nội

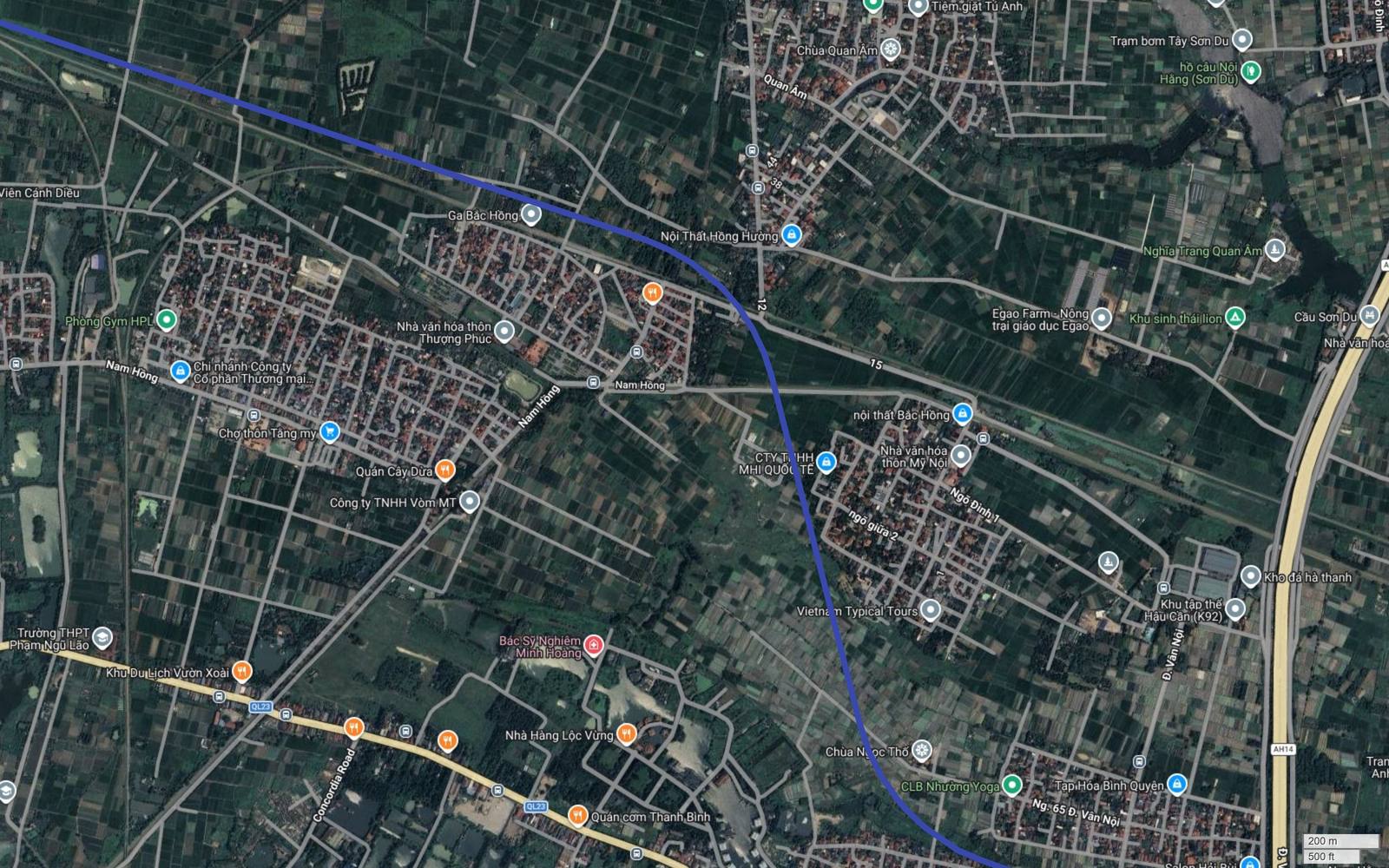

Điểm cắt này nằm ở cây số thứ mười bảy, đúng chỗ tim tuyến M9 thực hiện một cung uốn dài để chuyển từ phương đông xuống phương nam. Xung quanh có Nhà văn hoá thôn Mỹ Nội, CTY TNHH MHI Quốc tế, Chùa Ngọc Thọ, Nghĩa trang Quan Âm, Egao Farm và Khu sinh thái Lion. Về mặt kỹ thuật, một điểm giao nằm ngay trên đoạn cong luôn khó xử lý hơn điểm giao trên đoạn thẳng, vì việc bố trí ke ga trên đường cong làm tăng khe hở giữa tàu và ke. Đây là loại chi tiết mà bước thiết kế sẽ phải cân nhắc, và cũng là lý do không nên coi mọi điểm cắt hình học là ứng viên ga chuyển tàu.

Điểm cắt kép ở Yên Viên

Hai điểm cắt còn lại, với tuyến 1 và tuyến 7, nằm gần như trùng nhau ở cây số thứ ba mươi ba, thuộc khu vực Yên Viên và Đình Xuyên. Đây là chi tiết quan trọng nhất của toàn bộ phần này. Nó có nghĩa là trong một phạm vi hẹp quanh đầu mối Yên Viên, hồ sơ hướng tuyến cho thấy ba tuyến đường sắt đô thị cùng đi qua, cộng thêm đầu mối đường sắt quốc gia đã có sẵn. Nếu mạng lưới được xây dựng theo đúng bộ hồ sơ này, Yên Viên sẽ trở thành một trong những nút giao thông công cộng dày đặc nhất của toàn vùng Bắc sông Hồng. Xin nhắc lại rằng đây là suy luận từ hình học tim tuyến, không phải phương án tổ chức ga đã công bố, và trong bộ hồ sơ không tuyến nào có danh sách ga.

Đường ra sân bay Nội Bài: một điểm cắt, hai cách hiểu

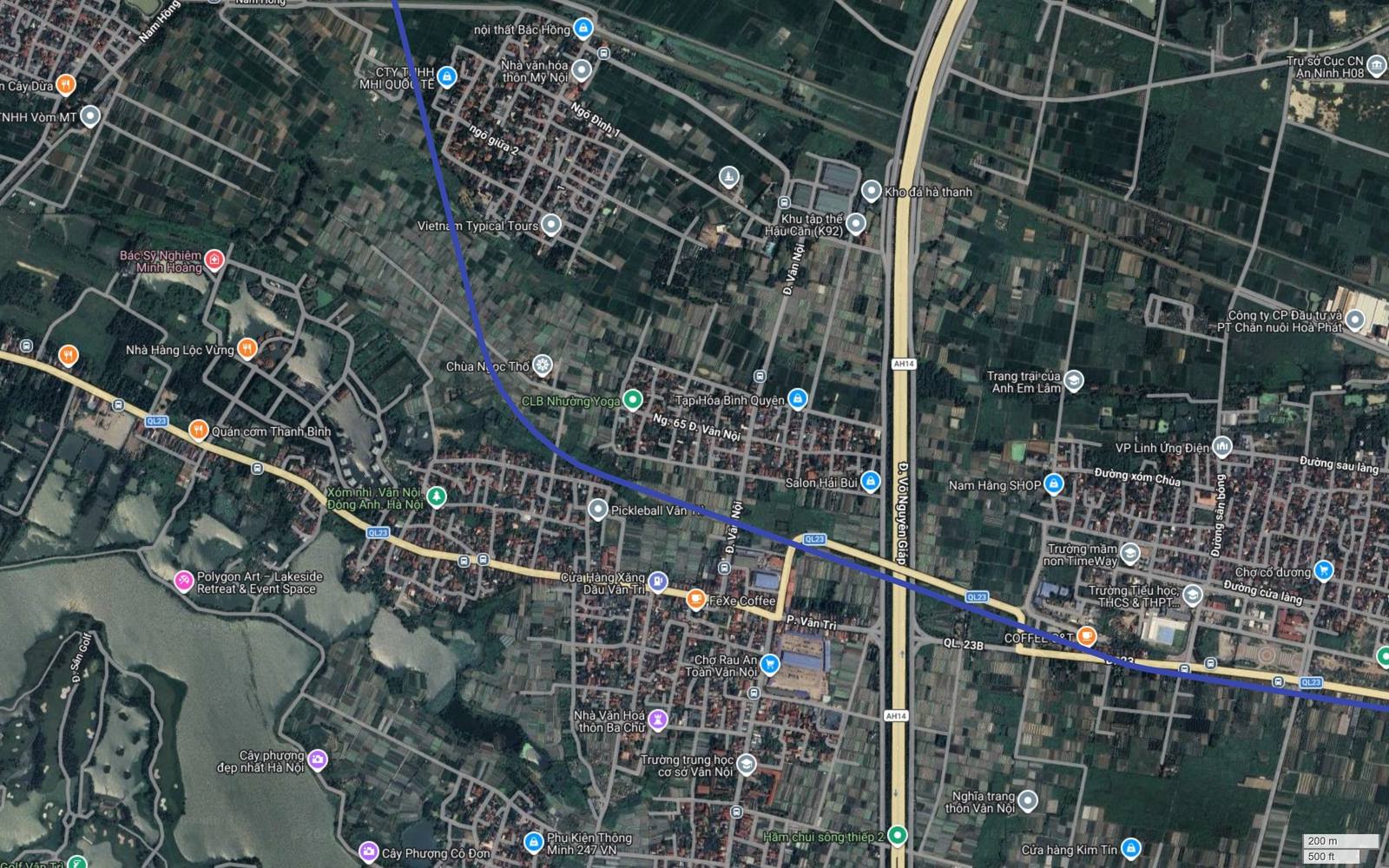

Trên bản đồ, việc một tuyến metro cắt trục ra sân bay thường được diễn giải quá rộng. Xin phân biệt rõ hai cách hiểu. Cách hiểu thứ nhất, đúng: tuyến cắt qua đường Võ Nguyên Giáp tại khu vực Vân Trì, tức là ai đi metro tới đây rồi chuyển sang phương tiện đường bộ sẽ ra sân bay theo một trục thẳng, không phải vòng qua nội đô. Cách hiểu thứ hai, sai: tuyến kết nối tới sân bay Nội Bài. Từ điểm cắt tới sân bay còn khoảng mười cây số, và hồ sơ không có bất kỳ nhánh nào đi vào khu vực hàng không.

Giá trị thực tế của điểm cắt này nằm ở chỗ khác. Đường Võ Nguyên Giáp là trục có mặt cắt rộng, tốc độ cao và ít điểm tiếp cận, nghĩa là nó phục vụ giao thông đi xa chứ không phục vụ dân cư dọc tuyến. Một điểm giao giữa metro và loại đường như vậy sẽ có ý nghĩa nếu tại đó tổ chức được bãi đỗ xe chuyển tiếp, cho phép người từ hướng bắc lái xe tới rồi bỏ xe lại để đi tàu. Trên ảnh, quỹ đất quanh điểm cắt còn tương đối thoáng, có Chợ Rau An toàn Vân Nội, Khu tập thể Hậu Cần K92, Kho đá Hà Thanh và nhiều mảng ruộng. Điều kiện mặt bằng cho một bãi đỗ chuyển tiếp là có, còn việc có làm hay không thuộc về bước quy hoạch chi tiết.

Bến xe, cảng sông và các đầu mối hàng hoá dọc tuyến

Trong ba mươi khung ảnh của tuyến, không xuất hiện nhãn bến xe khách liên tỉnh nào. Đây là một sự thật cần nêu đúng thay vì lấp liếm: hành lang M9 không đi qua bến xe. Điều đó khiến khả năng trung chuyển với vận tải khách đường bộ liên tỉnh của tuyến thấp hơn nhiều tuyến hướng tâm khác, và cũng có nghĩa là nguồn khách của tuyến chủ yếu là khách nội vùng.

Đầu mối hàng hoá thì có nhiều. Đọc được trên ảnh gồm Cảng Dốc Lời bên bờ hữu sông Đuống, Kho Shopee Đông Anh 2 tại Việt Hùng, SPX Express HUB Gia Lâm 6 và Điểm dừng Hải Lâm Viên gửi hàng tại nút Phù Đổng, Kho lạnh Quang Minh trong Khu công nghiệp Quang Minh, Kho TB Vệ Sĩ và Kho Duy ở Ninh Hiệp, Generalexim JSC ở Yên Viên, Minh Việt Logistics Gia Lâm gần điểm cuối. Bảng dưới đây phân loại các đầu mối này theo mức độ liên quan tới một tuyến đường sắt đô thị. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.

Đầu mối	Loại	Liên quan tới metro
Khu đầu mối Yên Viên	Đường sắt quốc gia, khách và hàng	Cao, ở phần vận tải hành khách
Ga Bắc Hồng, Ga Cổ Loa	Đường sắt quốc gia, ga nhỏ	Trung bình, phụ thuộc tần suất khai thác
Ga Đông Anh	Đường sắt quốc gia, đầu mối lớn	Trung bình, hạn chế bởi khoảng cách 0,8–1 km
Cảng Dốc Lời	Cảng sông, hàng hoá	Thấp, metro không chở hàng
Các hub chuyển phát và kho vận	Hàng hoá, thương mại điện tử	Gián tiếp, qua việc đưa đón lực lượng lao động
Nút giao Vành đai 3 và cao tốc	Đường bộ tốc độ cao	Gián tiếp, qua bãi đỗ xe chuyển tiếp nếu có

Trung chuyển ảnh hưởng thế nào tới bất động sản quanh điểm chạm

Ở góc nhìn thị trường, một điểm trung chuyển tạo ra tác động khác hẳn một nhà ga thông thường. Nhà ga thông thường phục vụ người sống quanh đó. Điểm trung chuyển phục vụ cả người đi ngang qua, và chính dòng người đi ngang qua ấy mới sinh ra nhu cầu thương mại: quán ăn nhanh, cửa hàng tiện lợi, dịch vụ gửi xe, văn phòng nhỏ.

Trên hành lang M9, ba khu vực có điều kiện trở thành điểm trung chuyển thực sự, xếp theo thứ tự khả năng giảm dần. Thứ nhất là Yên Viên, nhờ chồng lớp giữa đầu mối đường sắt quốc gia, hai điểm cắt tim tuyến metro và trục đô thị. Thứ hai là Quang Minh – Bắc Hồng, nhờ tổ hợp vành đai, đường sắt quốc gia và quỹ đất còn rộng. Thứ ba là Vân Trì, nhờ điểm cắt với trục ra sân bay và mặt bằng thoáng cho bãi đỗ chuyển tiếp. Với người theo dõi thị trường, ba khu vực này đáng quan sát dài hạn hơn phần còn lại của tuyến, nhưng cần nhớ rằng chuỗi điều kiện để một điểm trung chuyển hình thành rất dài và mỗi mắt xích đều có thể đứt.

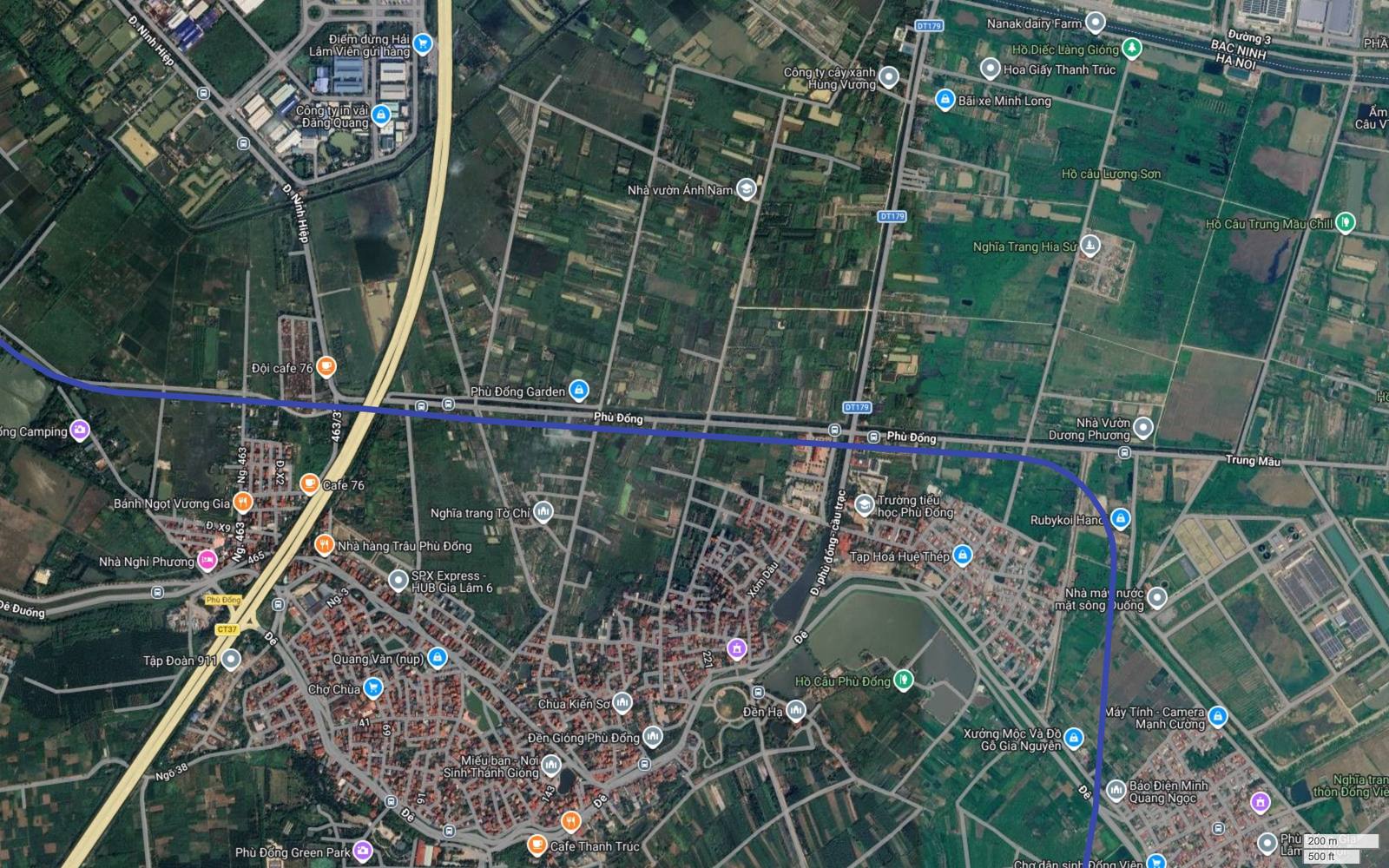

Một dạng nhu cầu trung chuyển ít được nhắc tới nhưng có thật trên tuyến này là khách theo mùa lễ hội. Quần thể đền Gióng Phù Đổng là di tích quốc gia đặc biệt với lễ hội quy mô lớn, và hiện tại toàn bộ khách tới đó phải dùng đường bộ. Cùng loại đó còn có khách tham quan quần thể Cổ Loa ở đoạn giữa tuyến. Đặc điểm của nhóm khách này là tập trung vào vài ngày trong năm với lưu lượng rất cao, một mô hình mà đường sắt đô thị xử lý tốt hơn hẳn đường bộ.

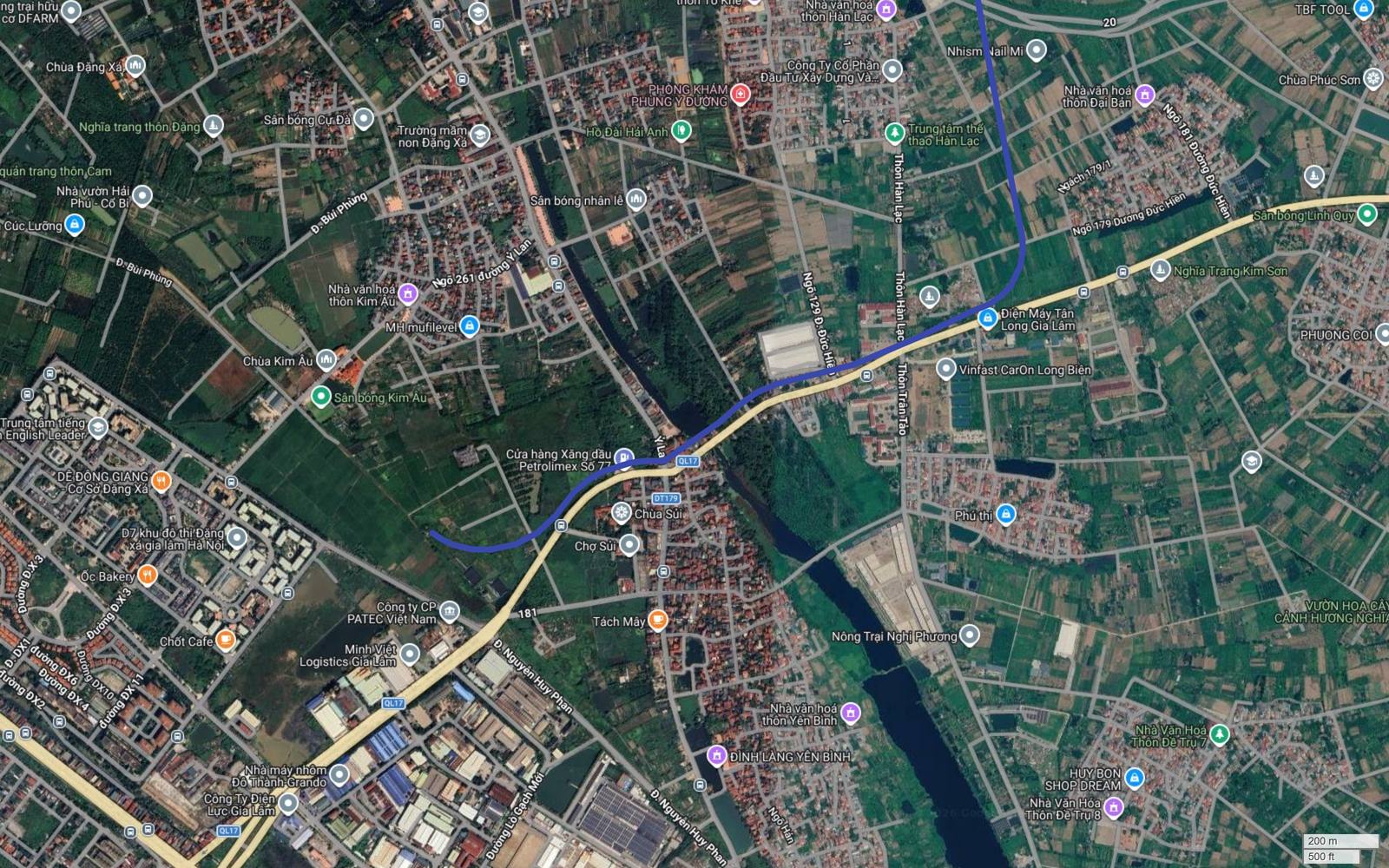

Cuối cùng, cần nói về điều tuyến này không có. Điểm cuối ở phía tây Chợ Sủi không gắn với bất kỳ đầu mối vận tải nào, tim tuyến dừng đột ngột giữa ruộng. Điều đó có hai cách giải thích: hoặc đây là điểm chờ để nối dài về phía đông trong giai đoạn sau, hoặc đây đơn giản là giới hạn của một hồ sơ tham khảo. Với người đọc quan tâm tới giá trị mạng lưới, cách đọc thận trọng là coi đầu mút này chưa có chức năng kết nối, và mọi câu chuyện về ga cuối hay depot ở khu vực đó đều chưa có căn cứ trong dữ liệu.

Câu hỏi thường gặp

Tuyến metro số 9 Hà Nội chạm vào mấy ga đường sắt quốc gia?

Ba điểm chạm. Điểm thứ nhất tại Ga Bắc Hồng trên hành lang đường sắt hướng Lào Cai, điểm thứ hai tại Ga Cổ Loa trên hành lang hướng Thái Nguyên, điểm thứ ba tại khu đầu mối Yên Viên nơi có cả Ga Yên Viên và Ga Yên Viên Bắc. Cả năm nhãn ga này đều thuộc hệ đường sắt quốc gia đang khai thác, không phải nhà ga của tuyến metro, vì hồ sơ hướng tuyến hoàn toàn không chứa danh sách ga.

Ga Đông Anh có nằm trên tuyến metro số 9 không?

Ga Đông Anh nằm cách tim tuyến chừng tám trăm mét tới một cây số về phía bắc, đọc từ ảnh vệ tinh khung 15. Đây là ga của hệ đường sắt quốc gia và là một trong hai đầu mối lớn của mạng đường sắt phía bắc mà hành lang M9 đi qua vùng phụ cận. Tim tuyến metro không cắt trực tiếp qua ga này, nên khoảng cách tám trăm mét tới một cây số là con số quyết định mọi phương án nối kết trong tương lai.

Tuyến metro số 9 có cắt qua tuyến metro nào khác không?

Đối chiếu hình học tim tuyến trong cùng bộ hồ sơ, tim tuyến M9 cắt tim tuyến của sáu tuyến khác tại bảy điểm: tuyến 18 cắt hai lần ở Thường Lệ và Việt Hùng, tuyến 14 ở Hạ Lôi, tuyến 6 ở Mỹ Nội, tuyến 2 ở Dục Tú, tuyến 1 và tuyến 7 cùng ở khu vực Yên Viên. Cần nhấn mạnh đây là giao cắt hình học của các đường tim trên bản đồ, không phải điểm trung chuyển đã được quy hoạch, vì bộ hồ sơ không có nhà ga ở bất kỳ tuyến nào.

Điểm kết nối nào có giá trị trung chuyển lớn nhất trên tuyến metro số 9?

Khu vực Yên Viên. Trong bán kính chưa đầy hai cây số ở đó có đầu mối đường sắt quốc gia với bãi lập tàu và hai nhãn ga, có điểm cắt tim tuyến với hai tuyến metro khác trong cùng bộ hồ sơ, có trục Đặng Công Chất và Hà Huy Tập, và cách đó không xa là nút giao Vành đai 3 với cao tốc Hà Nội – Thái Nguyên. Không có khu vực nào khác trên toàn tuyến gom được nhiều lớp hạ tầng như vậy.

Tuyến metro số 9 có kết nối tới sân bay Nội Bài không?

Không kết nối trực tiếp. Tuyến cắt vuông góc đường Võ Nguyên Giáp, tức trục nối cầu Nhật Tân với sân bay Nội Bài, tại khu vực Vân Trì đọc được ở khung 13. Từ điểm cắt đó tới sân bay còn khoảng mười cây số theo trục đường bộ. Đây là quan hệ tiếp cận gián tiếp: hành khách phải chuyển sang phương tiện đường bộ, chứ tuyến không đi vào nhà ga hàng không.

Ba điểm chạm đường sắt quốc gia khác nhau ở chỗ nào?

Ga Bắc Hồng là ga nhỏ trên hành lang đi Lào Cai, nằm giữa vùng làng xóm, quỹ đất quanh ga còn rộng nên việc bố trí công trình mới thuận lợi nhất. Ga Cổ Loa là ga trên hành lang đi Thái Nguyên, nằm cạnh cụm công nghiệp và dải nhà ống, hành lang chật hơn hẳn. Khu Yên Viên là đầu mối lập tàu quy mô lớn với hàng chục đường ray song song, giá trị vận tải cao nhất nhưng cũng là nơi phức tạp nhất khi phải bố trí công trình mới trong điều kiện mặt bằng đã kín.

Trên tuyến metro số 9 có bến xe khách hay cảng sông nào không?

Trong ba mươi khung ảnh không xuất hiện nhãn bến xe khách liên tỉnh nào, đây là một hạn chế thật của tuyến về khả năng trung chuyển với vận tải khách đường bộ. Có một cảng sông đọc được là Cảng Dốc Lời bên bờ hữu sông Đuống ở khung 28, cùng nhiều điểm gửi hàng và kho vận như SPX Express HUB Gia Lâm 6 tại nút Phù Đổng và Kho Shopee Đông Anh 2 tại Việt Hùng. Đây là các đầu mối hàng hoá chứ không phải đầu mối hành khách.

Việc cắt tim tuyến với tuyến khác có nghĩa là sẽ có ga chuyển tàu không?

Không tự động có nghĩa như vậy. Ga chuyển tàu là một quyết định thiết kế, phụ thuộc vào cao độ hai tuyến tại điểm giao, quỹ đất bố trí sảnh chung, dự báo lưu lượng chuyển tuyến và thứ tự đầu tư của hai tuyến. Bộ hồ sơ hiện tại chỉ có tim tuyến nên không thể suy ra bất kỳ điều nào trong số đó. Điểm cắt hình học chỉ cho biết vị trí có khả năng đặt ga chuyển tàu nếu sau này cả hai tuyến cùng được triển khai.

Tổng kết

Về khả năng kết nối, tuyến metro số 9 có một hồ sơ khá mạnh so với mặt bằng chung. Trên 45,8 km, hồ sơ CAD ghi 45,78 km, tuyến chạm hệ đường sắt quốc gia ba lần, đi qua vùng phụ cận của một đầu mối lớn thứ tư là Ga Đông Anh, cắt tim tuyến sáu tuyến metro khác tại bảy vị trí, giao Vành đai 3 hai lần và cắt bốn trục hướng tâm. Mật độ điểm chạm như vậy là hệ quả trực tiếp của việc đây là một tuyến ngang: đi ngang thì gặp tất cả.

Nhưng cần đọc hồ sơ đó với đúng mức độ chắc chắn của nó. Chạm không có nghĩa là nối. Cắt tim tuyến không có nghĩa là chuyển tàu. Đi gần một ga đường sắt quốc gia không có nghĩa là hành khách sẽ đi bộ được. Toàn bộ khoảng cách giữa hai vế đó nằm ở bước thiết kế chi tiết mà hiện chưa có thông tin nào được công bố. Điều mà bộ dữ liệu hiện tại cho phép kết luận chỉ gồm ba ý: khu vực Yên Viên có tiềm năng trở thành nút giao thông công cộng dày nhất vùng Bắc sông Hồng, khu vực Quang Minh – Bắc Hồng có điều kiện mặt bằng tốt nhất để tổ chức trung chuyển, và tuyến hoàn toàn thiếu điểm nối với vận tải khách đường bộ liên tỉnh.
